一、技術背景
水平定向鉆進鋪管施工中，當導向孔完成后需要對其進行擴孔作業，在硬巖中進行水平擴孔施工時，目前主要用組焊式牙輪擴孔鉆頭或滾刀式擴孔鉆頭進行擴孔鉆進，擴孔鉆進過程中，因孔徑大，泥漿流速低，有大量的巖屑沉積在孔內，一方面對擴孔鉆造成二次磨損，不僅使鉆頭提前報廢，而且鉆機功率很大一部分消耗在鉆頭對巖屑的二次破碎中，使鉆進效率降低；另一方面影響后續的拖管作業；此外，擴孔鉆進過程中，為了盡可能地把巖屑帶出孔外，需要配制濃度較大和性能較好的泥漿，而泥漿的配制成本高，泥漿的無害化處理費用也很高，從而增加了擴孔的成本。
有鑒于牙輪擴孔鉆頭的上述缺陷，本人積極加以研究創新，將潛孔錘高效破巖的優點和反循環鉆進高效排碴的優點結合起來，發明一種新型結構的擴孔鉆頭—捆綁式潛孔錘及水平擴孔施工方法，以期解決巖石擴孔鉆進效率低和清孔難的問題。
二、鉆頭結構
捆綁式潛孔錘擴孔鉆頭，是由兩個以上的潛孔錘通過專門設計的裝置固定在芯軸的四周，潛孔錘在隨芯軸公轉的同時還能繞自身在軸自轉，同時壓縮空氣能通過分配器進入每個潛孔錘使其工作。為了使巖屑進入后部鉆桿返出地面，在鉆頭上還專門設計了巖屑從鉆孔內進入鉆桿內孔的通道，以及將巖屑吸入鉆桿內孔的噴射裝置。

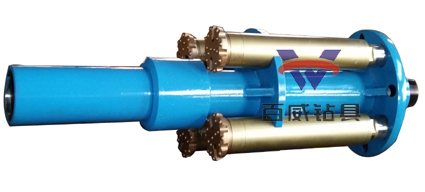

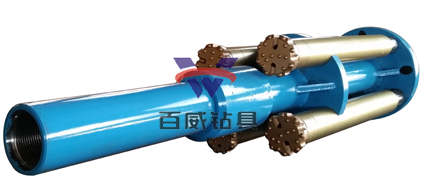

捆綁式潛孔錘擴孔鉆頭外形圖
三、施工工藝

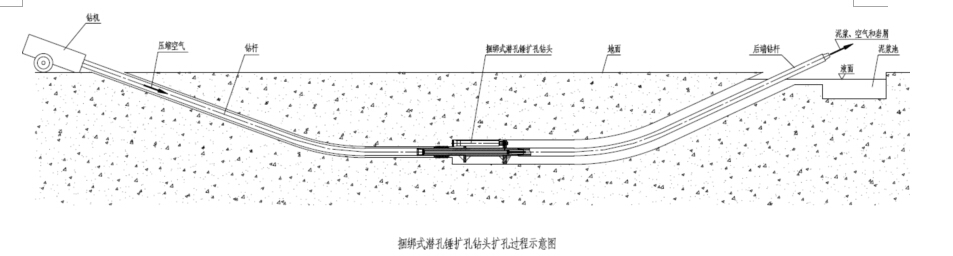

水平定向鉆進鋪管施工中，當導向孔完成后，缷下導向鉆具，連接上捆綁式潛孔錘擴孔鉆頭，鉆頭的后端連接鉆桿?；赝蠑U(kuò)孔前在導向孔出土端施工一個與鉆孔相連的泥漿坑，泥漿坑內注滿泥漿（或水），使泥漿（或水）在擴孔過程中不斷地流入鉆孔內。擴孔開始后，壓縮空氣從鉆機的旋轉接頭進入鉆桿中，到達鉆頭后大部分進入潛孔錘使其工作碎巖，小部分通過噴射裝置射向鉆頭后端連接的鉆桿。從潛孔錘出來的空氣與從泥漿坑流入的泥漿混合，攜帶巖屑在噴射形成的吸力作用下從鉆頭的排屑通道進入連接于鉆頭后端鉆桿的內孔，并在壓差作用下一直沿著內管流出到地面。流出的泥漿其中的巖屑沉淀下來，泥漿重新流到泥漿坑中。擴孔過程中后端不斷地續接鉆桿，直到鉆頭從鉆機端露出，取下鉆頭，使鉆機端鉆桿與鉆頭后端鉆桿相連，即完成一級擴孔。下一級擴孔重復以上過程，直到擴至要求的孔徑為止。


 四、應用范圍
1、本發明適用于長距離的巖石地層或風化巖層的穿越鋪管工程，地層應沒有嚴重的漏失，出土點和入土點的標高應高于其余孔段，以維持孔內能充滿泥漿。
2、本發明的噴射反循環排屑技術也可應用于牙輪式或滾刀式擴孔鉆頭進行巖層擴孔鉆進，也可用于流道式、擠擴式、刮刀式或桶式擴孔鉆頭進行土層擴孔鉆進。
3、與本發明配套使用的鉆機可以是任何非開挖管鉆機，配套使用的鉆桿其接頭通孔直徑與管體內徑應保持一致，這樣有利于巖屑從鉆桿內孔通過，另外要配備適合的空壓機取代泥漿泵。
五、技術優勢
與現有的技術相比，本發明的有益效果如下：
1、用潛孔錘代替牙輪鉆頭或滾刀來破巖，具有更高的鉆進效率。
2、巖屑隨泥漿（水）和空氣從鉆桿內孔返出地面，返出流速比正常的從鉆桿與孔壁間隙返出流速大得多，因而孔內巖屑被清理得更干凈，從而減少孔內重復破碎，節省后續的清孔作業工序；
3、可以用清水或稀泥漿代替稠泥漿或特效泥漿，節約泥漿成本。
